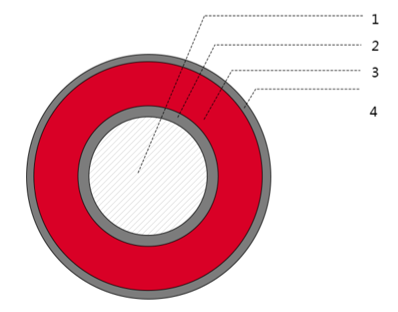

1-鍍錫銅導體；2-導體屏蔽；3-乙丙橡膠絕緣；4-可剝離絕緣屏蔽。
本產品適用于箱變、開關柜內部連接，箱變、開關柜與外部連接及臨時場所供電用等。
1. 額定工作電壓：0.6/1kV～26/35kV；
2. 正常運行時導體最高允許溫度為90℃；
3. 短路時導體最高允許溫度250℃（最長持續5S）。
4. 使用環境溫度：-40℃～+90℃。
5. 敷設時環境溫度≥0℃。
表1
|
產品型號 |
名稱 |
|
ERF |
乙丙橡膠絕緣彈性體護套軟電纜 |
|
ZC-ERF |
乙丙橡膠絕緣彈性體護套阻燃C類軟電纜 |
|
BER |
乙丙橡膠絕緣軟電纜 |
1. 乙丙橡膠絕緣具有優異的耐熱性能（能在較高的環境溫度下穩定工作）、耐臭氧性能、耐候性和良好的電氣絕緣性能。
2. 氯化聚乙烯護套：
3. 具有卓越的阻燃性能，屬于難燃材料（氧指數達32%)，即使燃燒也會在極短時間內自熄，阻燃等級可達阻燃A類標準。
4. 優異的耐候性能，能夠抵抗紫外線、臭氧、雨水和較寒冷天氣，對環境的適應性強；
5. 具有良好的耐油和耐化學腐蝕性能，對油類等化學品有較好的抵抗能力；
6. 具有較高的機械強度，耐磨、抗撕裂性能強，能承受一定的機械應力和沖擊；
7. 產品具有良好的高柔軟性能，便于頻繁移動、彎曲和扭轉，空間需求小，易于安裝。
1導體采用符合GB/T3956要求的第5種軟銅導體。
5.2絕緣采用乙丙橡膠混合物。
5.3護套采用氯化聚乙烯橡膠混合物。
5.4 20℃時導體最大直流電阻符合下表規定。
5.5其他技術參數見表2和表3。
表2 ERF-0.6/1kV技術參數表
|
導體芯數×標稱截面積（mm2） |
標稱厚度 |
近似外徑 （mm） |
20℃時導體最大直流電阻Ω/km |
||
|
絕緣 |
護套 |
不鍍金屬層 |
鍍金屬層 |
||
|
1×2.5 |
1.0 |
1.4 |
7.0 |
7.98 |
8.21 |
|
1×4 |
1.0 |
1.4 |
7.5 |
4.95 |
5.09 |
|
1×6 |
1.0 |
1.4 |
8.0 |
3.30 |
3.39 |
|
1×10 |
1.0 |
1.4 |
9.3 |
1.91 |
1.94 |
|
1×16 |
1.0 |
1.4 |
10.5 |
1.21 |
1.24 |
|
1×25 |
1.2 |
1.4 |
12.0 |
0.780 |
0.795 |
|
1×35 |
1.2 |
1.4 |
13.2 |
0.554 |
0.565 |
|
1×50 |
1.4 |
1.4 |
15.8 |
0.386 |
0.393 |
|
1×70 |
1.4 |
1.6 |
17.8 |
0.272 |
0.277 |
|
1×95 |
1.6 |
1.6 |
20.0 |
0.206 |
0.210 |
|
1×120 |
1.6 |
1.6 |
22.0 |
0.161 |
0.164 |
|
1×150 |
1.8 |
1.8 |
24.8 |
0.129 |
0.132 |
|
1×185 |
2.0 |
1.8 |
27.0 |
0.106 |
0.108 |
|
1×240 |
2.2 |
1.9 |
30.0 |
0.0801 |
0.0817 |
|
1×300 |
2.4 |
2.0 |
32.5 |
0.0641 |
0.0654 |
|
1×400 |
2.6 |
2.1 |
36.8 |
0.0486 |
0.0495 |
表3 BER-8.7/15kV技術參數表
|
導體芯數×標稱截面積（mm2） |
標稱厚度 |
近似外徑 （mm） |
20℃時導體最大直流電阻Ω/km |
|||
|
導體屏蔽 |
絕緣 |
絕緣屏蔽 |
不鍍金屬層 |
鍍金屬層 |
||
|
1×16 |
0.7 |
5.0 |
0.8 |
18.8 |
1.21 |
1.24 |
|
1×25 |
0.7 |
5.0 |
0.8 |
19.8 |
0.780 |
0.795 |
|
1×35 |
0.7 |
5.0 |
0.8 |
21.0 |
0.554 |
0.565 |
|
1×50 |
0.7 |
5.0 |
0.8 |
23.0 |
0.386 |
0.393 |
|
1×70 |
0.7 |
5.0 |
0.8 |
25.0 |
0.272 |
0.277 |
|
1×95 |
0.7 |
5.0 |
0.8 |
26.8 |
0.206 |
0.210 |
|
1×120 |
0.7 |
5.0 |
0.8 |
28.6 |
0.161 |
0.164 |
|
1×150 |
0.7 |
5.0 |
0.8 |
31.0 |
0.129 |
0.132 |
|
1×185 |
0.7 |
5.0 |
0.8 |
32.6 |
0.106 |
0.108 |
|
1×240 |
0.7 |
5.0 |
0.8 |
35.0 |
0.0801 |
0.0817 |
|
1×300 |
0.7 |
5.0 |
0.8 |
36.9 |
0.0641 |
0.0654 |
|
1×400 |
0.7 |
5.0 |
0.8 |
40.5 |
0.0486 |
0.0495 |
